معرفی مختصر
لودسل تراکمی یک سنسور توزین ستونی شکل است که برای اندازهگیری نیروی اعمال شده در امتداد یک محور طراحی شده است و معمولاً در سیستمهای توزین سنگین استفاده میشود.
ویژگی
1. ظرفیت بالا و استحکام ساختاری، آن را برای بارهای بزرگ ایده آل می کند.
2. لودسل تراکمی در برابر نیروهای جانبی و بارگذاری خارج از محور مقاومت عالی دارد.
3. سلول بار فشاری از فولاد ضد زنگ یا ساخت آلیاژ برای عمر طولانی در داخل ساخته شده است
مشخصات هسته
| محدوده بار |
5t-450t |
| خروجی نامی (mV/V) | 0.005 ± 2.00 یا با درخواست سفارشی شده است |
| خطای جامع | ± 0.02% FS |
| مقاومت ورودی/خروجی (Ω) | 450±5/480±5 |
| طول مشخصات سیم | Φ6 (7.5) X 9M یا سفارشی بر اساس درخواست |
| روش سیم کشی | قرمز --------Excitation+ سیاه--------تحریک- سبز ----- سیگنال + سفید -------سیگنال- |
برنامه
مدل ZH{0}}مشخصات جزئیات CT1
|
ظرفیت |
5t-450t |
مواد |
فولاد آلیاژی / فولاد ضد زنگ |
|
خروجی نامی (mV/V) |
2.00±0.005 یا با درخواست سفارشی شده است |
غیر خطی- |
± 0.02% FS |
|
هیسترزیس |
± 0.02% FS |
تکرارپذیری |
± 0.01% FS |
|
خزش (30 دقیقه) |
± 0.02% FS |
تعادل صفر |
± 1.00% FS |
|
اثر دما روی صفر |
± 0.02% FS/10 درجه |
اثر دما بر خروجی |
± 0.02% FS/10 درجه |
|
مقاومت ورودی (Ω) |
450±5 |
مقاومت خروجی (Ω) |
480±5 |
|
مقاومت عایق |
بزرگتر یا مساوی 5000MΩ |
ولتاژ تحریک |
5V-10V (DC) |
|
محدوده دمایی جبران شده |
-10~{1}} درجه |
محدوده دمای عملیاتی |
-20~{1}} درجه |
|
اضافه بار ایمن |
120% FS |
شکستن بارگذاری |
150% FS |
|
کابل |
Φ6 (7.5) X 9M یا با درخواست سفارشی شده است |
کد رنگ کابل |
ورودی: قرمز+ سیاه- خروجی: سبز + سفید- |

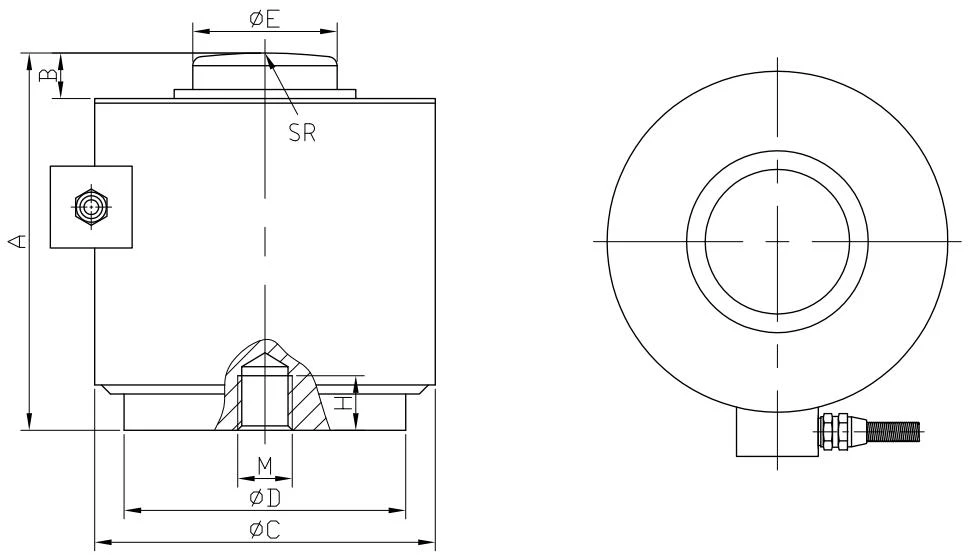

نمودار کلی
جدول اندازه های خاص
|
رتبه بندی شده است بار(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
