معرفی مختصر
سنسور بار مینیاتوری دستگاهی بسیار فشرده است که برای اندازهگیری وزن یا نیرو با دقت بالا در برنامههای{0}محدود فضایی طراحی شده است.
ویژگی
1. سیگنال خروجی دقیق حتی تحت تغییرات بار کوچک، تضمین جمع آوری داده های قابل اعتماد.
2. مواد بادوام و مقاوم در برابر خوردگی- مناسب برای محیط های صنعتی خشن.
3. سنسور بار مینیاتوری برای ادغام آسان با سیستم های استاندارد جمع آوری داده سازگار است.
مشخصات هسته
| محدوده بار | 100 تا 5000 کیلوگرم |
| خروجی نامی (mV/V) | 1.5±10% mV/V |
| خطای جامع | ± 0.05% FS |
| مقاومت ورودی/خروجی (Ω) | 760± 15/700±5 |
| طول مشخصات سیم | Φ4 X 1.5M یا سفارشی بر اساس درخواست |
| روش سیم کشی | قرمز --------Excitation+ سیاه--------تحریک- سبز ----- سیگنال + سفید -------سیگنال- |
برنامه
سنسور بار مینیاتوری در تجهیزات مکانیکی خودکار مانند بازوهای رباتیک برای نظارت بر نیروی گرفتن، جلوگیری از آسیب به اجزای ظریف در طول فرآیندهای مونتاژ استفاده می شود.
مدل ZH-مشخصات جزئیات WC101
|
ظرفیت |
100 تا 5000 کیلوگرم |
مواد |
فولاد ضد زنگ |
|
خروجی نامی (mV/V) |
1.5± 10% |
غیر خطی- |
± 0.05% FS |
|
هیسترزیس |
± 0.05% FS |
تکرارپذیری |
± 0.05% FS |
|
خزش (30 دقیقه) |
±0 03%FS |
تعادل صفر |
± 1 00%FS |
|
اثر دما روی صفر |
± 0.05% FS / 10 درجه |
اثر دما بر خروجی |
± 0.05% FS / 10 درجه |
|
مقاومت ورودی (Ω) |
760± 15 |
مقاومت خروجی (Ω) |
700±5 |
|
مقاومت عایق |
بزرگتر یا مساوی 5000MΩ |
ولتاژ تحریک |
5V-10V (DC) |
|
محدوده دمایی جبران شده |
- 10~{1}} درجه |
محدوده دمای عملیاتی |
-20~{1}} درجه |
|
اضافه بار مجاز |
120% FS |
شکستن بارگذاری |
150% FS |
|
کابل |
Φ4 X 1.5M یا با درخواست سفارشی شده است |
کد رنگ کابل |
ورودی: قرمز+ سیاه- خروجی:سبز+سفید- |

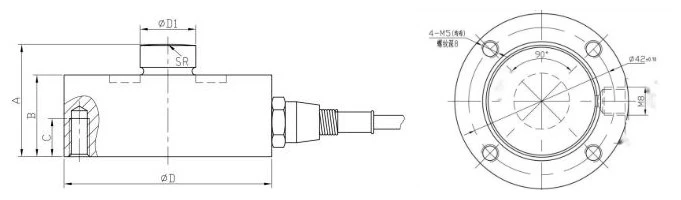

نمودار کلی
جدول اندازه های خاص
|
بار نامی(کیلوگرم) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10 تا 2000 کیلوگرم |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000 کیلوگرم |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
